臥式加工中心一般怎麽布局？

2023-05-17 02:10:19

次

臥式加工中心的類型多樣的局形式隨臥式和立式、工作台做進給運動和軸箱進給運動的不同而不同，但從總體來看，不外乎由基礎部件、主軸部件、數控係統、自動換刀係統、自動交換托盤係統和輔助係統幾大部分構成。數控銑床無換刀係統，其布局特點與加工中心相似。

　　臥式加工中心通常采用移動式立柱，工作台不升降，T形床身。T形床身可以做成一體，這樣剛度和精度保持性能比較好，當然其鑄造和加工工藝性差些。分離式T形床身的鑄造和機械加工工藝性都大大改善，但聯接部份要用定位鍵和專用的定位銷定位，並用大尺寸螺栓緊用以保證剛度和精度。

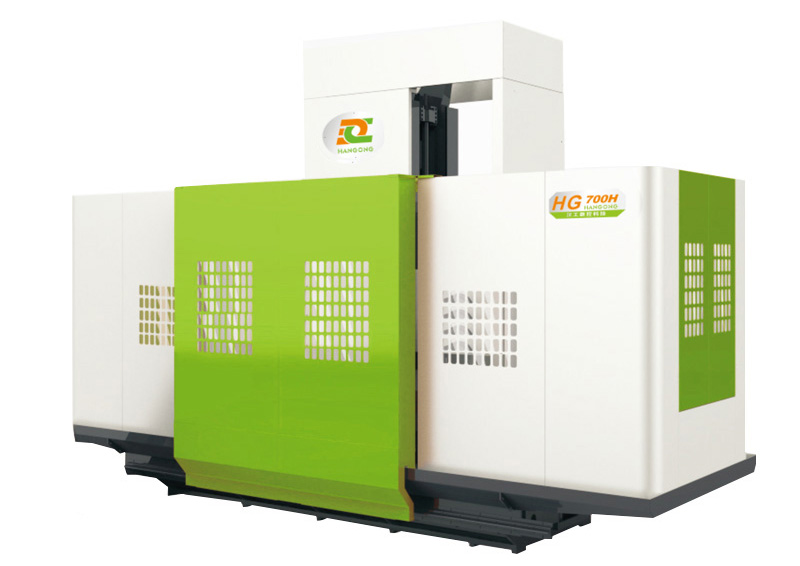

臥式加工中心

　　臥式加工中心的立柱普遍采用雙立柱框架結構形式，主軸箱在兩立柱之間，沿導軌上下移動。這種結構剛性大，熱對稱性好，穩定性高。小型臥式加工中心多數采用固定立柱式結構，其床身不大，且都是整體結構。

　　臥式加工中心各個坐標的運動可由工作台移動或由主軸移動來完成，也就是說某一方向的運功可以由刀具固定，工件移動來完成，或者是由工件固定，刀具移動來完成。
