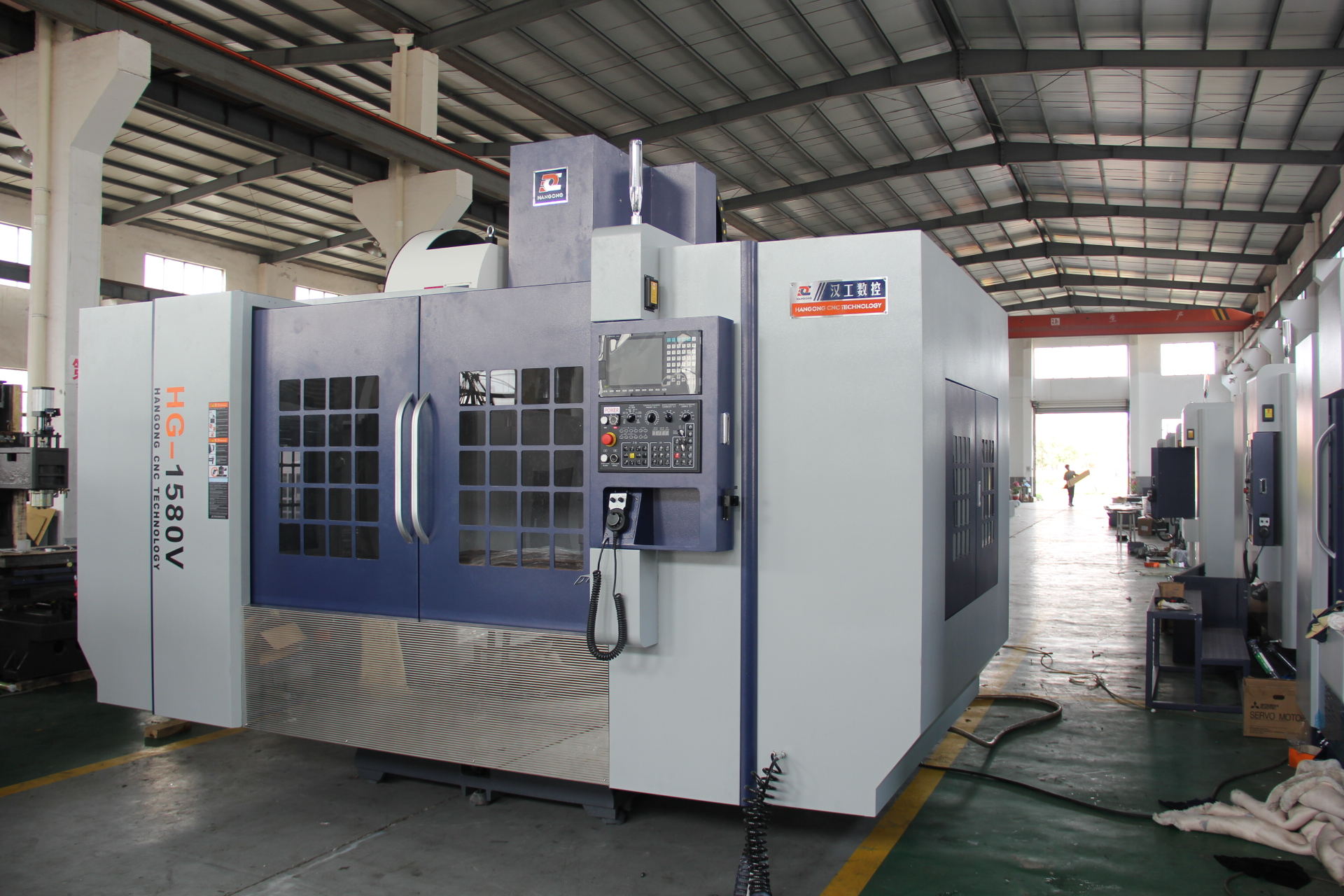

1580加工中心機

2024-03-06 11:45:30

次

詳細介紹：

采用進口控製係統及其配套的伺服驅動器及電機，實現三軸聯動。適用於複雜、工序多、精度要求高、需用多種類型普通機床和繁多刀具、工裝，經過多次裝夾和調整才能完成加工的具有適當批量的零件。主要加工異形件、盤、套、板類零件。廣泛應用於電子、機械、汽車、飛機、航空航天、船舶、國防等領域的產品中。

項目		單位	HG-1580V
工作範圍
X軸行程(左右)		mm	1500
Y軸行程(前後)		mm	800
Z軸行程(上下)		mm	700
工作台麵至主軸端麵距離		mm	185-885
立柱最前端至主軸中心距離		mm	850
工作台
工作台麵積（L*W）		mm	1600*800
荷重		kg	1800
T型槽（寬間距槽數）		mm	22T1355
X/Y/Z軸快速進給		m/min	303030
主軸規格
主軸轉速		rpm	6000
錐孔形式及安裝尺寸		kg	選配（BT50∮155或BT50∮190）
傳動方式（1：1）		mm	皮帶式
推薦主軸選用電機參數		kW	15-18.5
精度（X/Y/Z）
定位精度		mm	±0.003/300
重複定位精度		mm	±0.003/300
	自動換刀係統
	刀庫型號數量	T	BT50-24T
	滿載刀具直徑	mm	115
	相鄰刀具直徑	mm	225
	刀具長度	mm	350
	刀具重量	kg	15
	換刀速度（刀對刀）		2.5秒 2.5s
	刀盤分度時間		1.25秒/工位 1.25s holder
其他資料
係統			三菱M80
三軸功率		kw	453/453/453
機台尺寸占地空間（長寬高）約		mm	480032003300（前排鏈排）
氣壓來源		kg/cm²	6-7
電力容量		Kva	35
機台重量約		kg	13000
